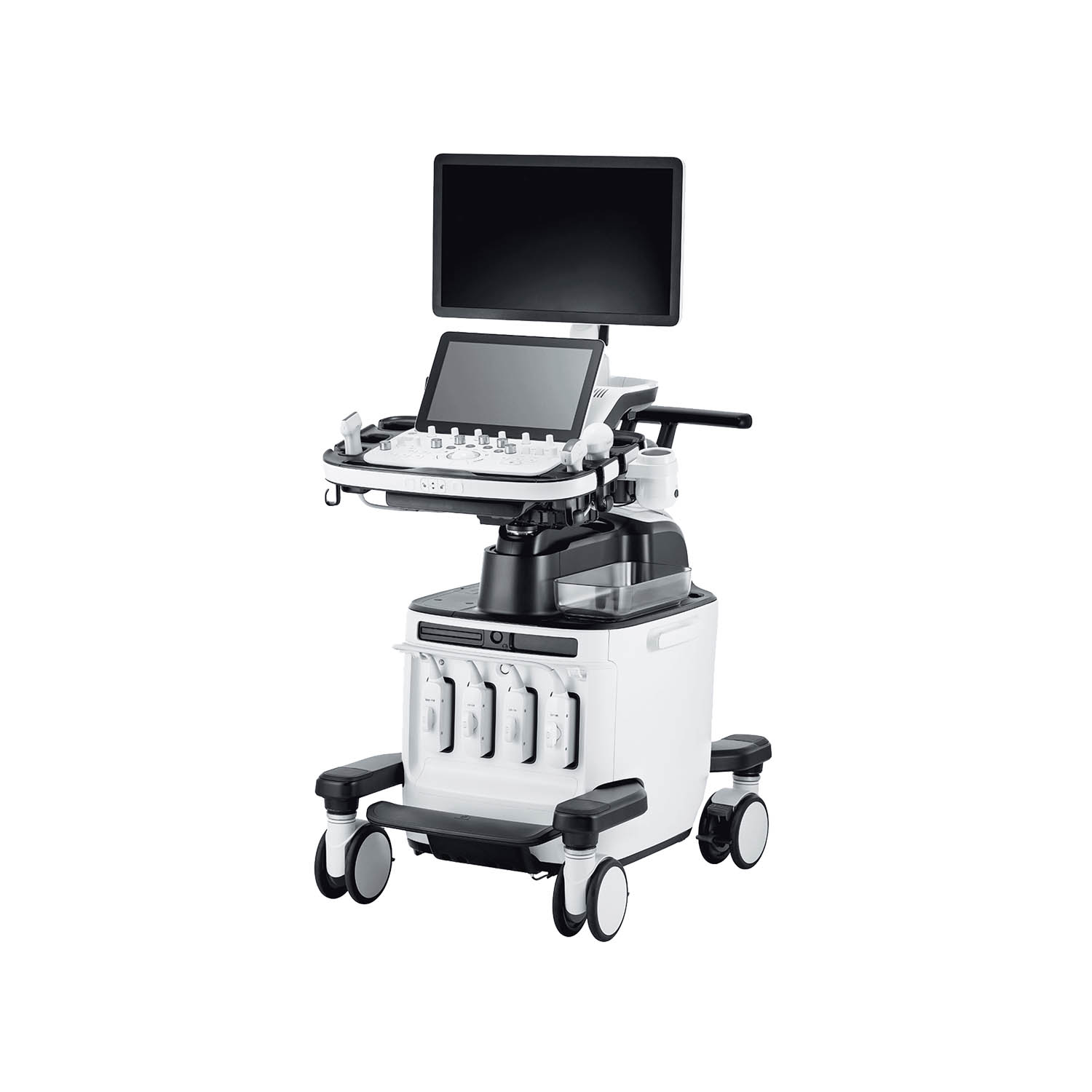

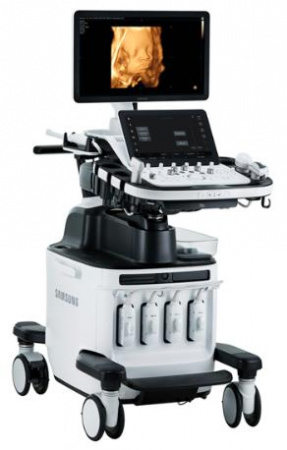

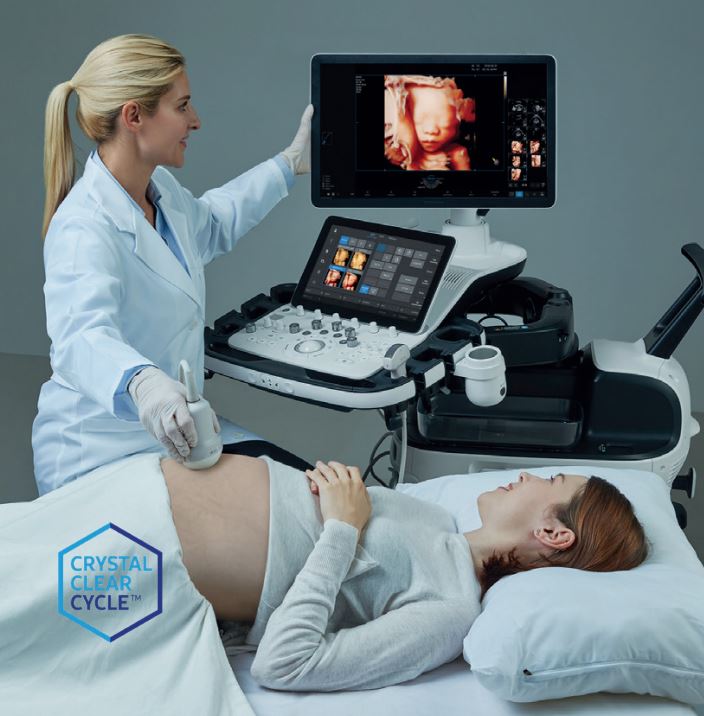

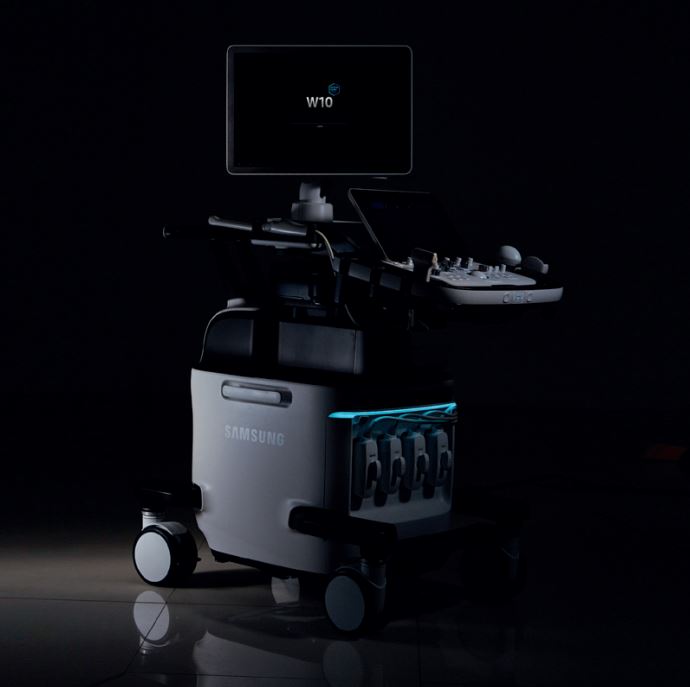

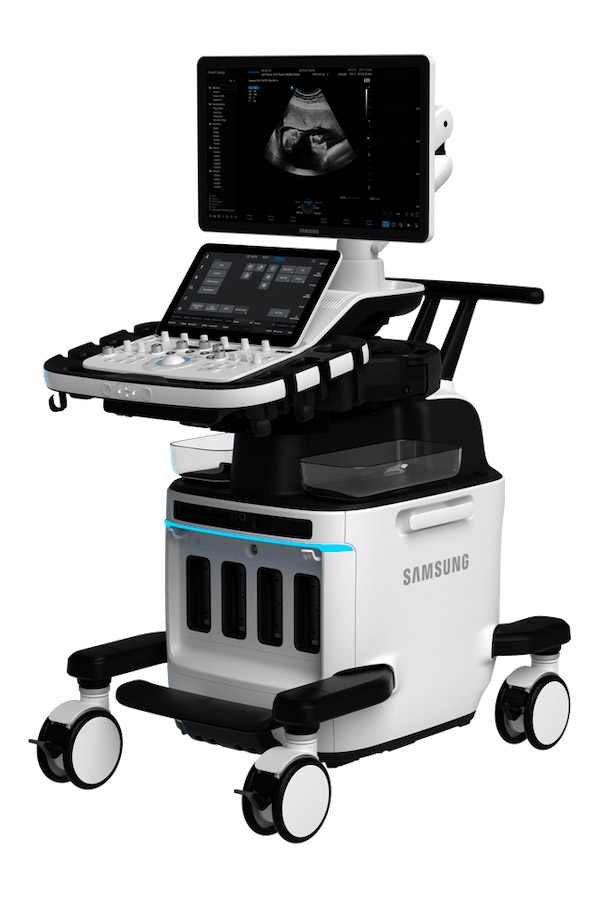

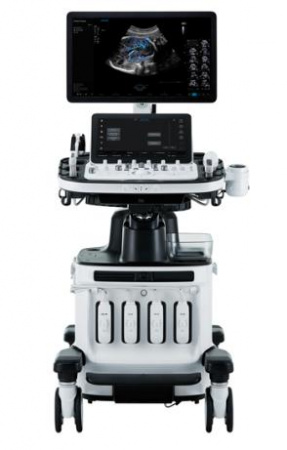

Ультразвуковой сканер Samsung Medison W10

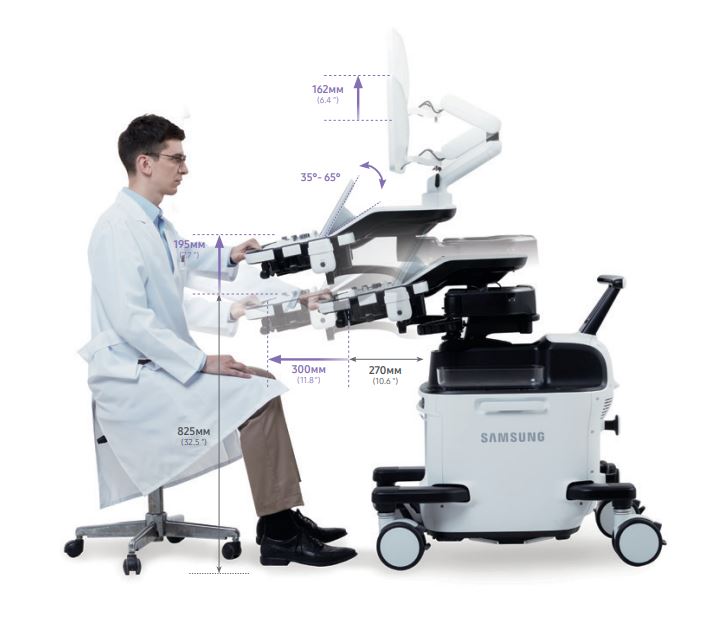

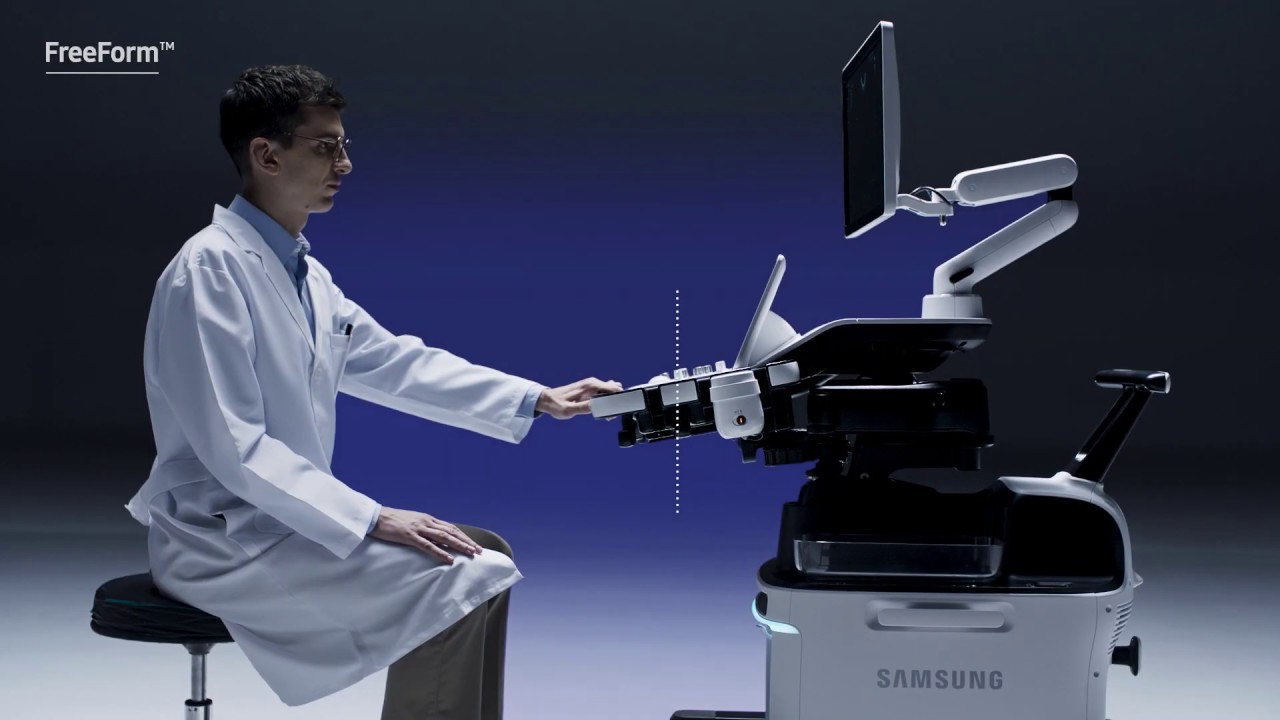

Инновационный сканер премиум-класса «Samsung Medison W10» расширяет возможности ультразвуковой диагностики. К преимуществам УЗИ сканера Samsung W10 относятся усовершенствованные технологии для кристально чистой визуализации изображения, интуитивно понятные алгоритмы обработки получаемых данных, сверхточность анализа и высокотехнологичное быстродействие всей системы. Тщательно продуманная эргономика панели управления увеличивает комфортность, сокращая лишние перемещения специалиста. Лаконичный дизайн аппарата Самсунг W10 вызывает доверие у доктора и пациента. Стильное сочетание темных и светлых тонов в оформлении аппарата придают УЗ-системе поистине современный вид и позволяет провести исследование с максимальным комфортом.
Области применения: абдоминальные исследования, акушерство и гинекология, урология, кардиология, ангиология, нефрология, онкология, педиатрия, неонатология, исследования поверхностных органов и костно-мышечной системы, молочной и щитовидной железы, транс краниальная эхо графия.
Основные характеристики сканера:
- стационарный ультразвуковой сканер
- LCD монитор – 21,5" (с диодной подсветкой, разрешение 1920x1080)
- Touch-screen 13.3"
- Разъемы для одновременного подключения до 5-х датчиков
- USB-порты для подключения внешних устройств и накопителей
- Кинопамять - видеозапись исследования с функциями "перемотки", редактирования и записи
- QuickScan - настройка «в один клик» изображения в режимах 2D

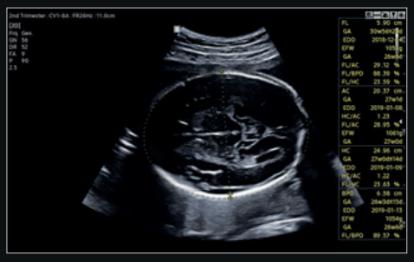

- Biometry Assist - автоматическое измерение биометрических показателей плода (БПР, ОГ, ОЖ и ДБ)
- 2D NT – автоматическое измерение ТВП плода на статической эхограмме.

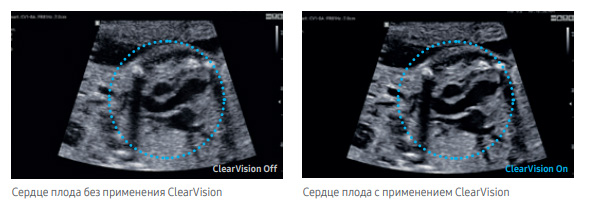

- Модуль ClearVision - удаляет спекл-шумы и артефакты, усиливает контуры
- Модуль MultiVision - детализация изображения и уменьшение артефактов
- Модуль HQ Vision для акушерства и гинекологии – фильтр исправляет «смазанность» изображения в реальном времени
- Модуль ShadowHDR™ - технология улучшения визуализации участков изображения, расположенных в акустической тени, с помощью селективной фильтрации и рекомбинации отраженных сигналов разной частоты
- LumiFlow™ - технология стереоскопической визуализации картированного кровотока с использованием эффекта отражения
- Система SonoView - система архивации изображений (база данных), с возможностью копирования изображений на внешние USB накопители
- QuickPreset система легкой предварительной настройки датчика в одно касание

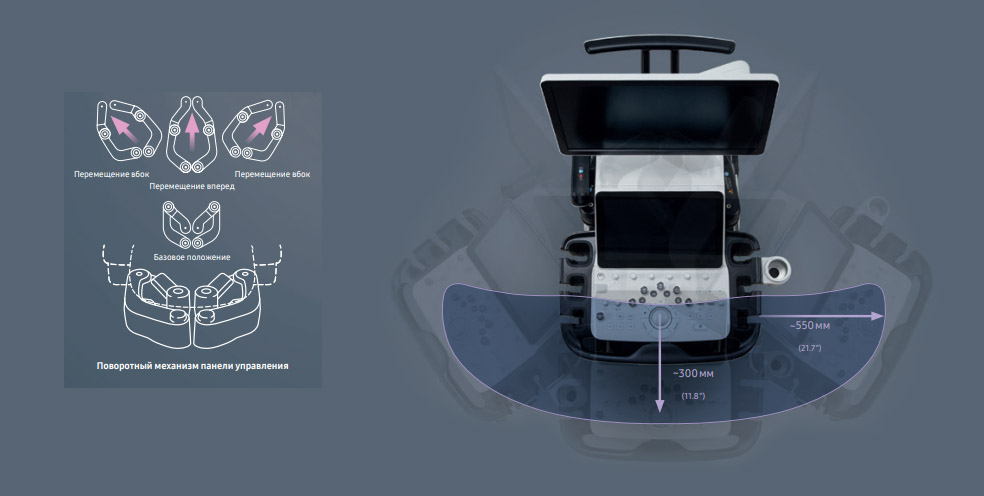

- Настраиваемая сенсорная панель - часто используемые функциональные модули возможно переместить на первую страницу
- Быстрая загрузка из спящего режима
Базовая комплектация УЗ аппарата «Самсунг Мэдисон W10»:
- широкоформатный светодиодный Full HD монитор 21,5"
- сенсорная 13,3" панель управления
- встроенный твердотельный SSD-накопитель 1 TБ
- 4 активных порта для подключения датчиков
- встроенные модули: цветного, энергетического, высокочувствительного направленного энергетического и импульсно-волнового допплера
- цветной и анатомический М-режим
- модуль кардиологических расчетов
- тканевая гармоника, гармоника с фазовой инверсией S-Harmonic;
- трапециевидное сканирование; поддержка монокристальных (в том числе объемных) датчиков
- технология интерактивной коррекции изображений с помощью программного обеспечения магнитно-резонансной томографии ClearVision
- пространственный компаундинг Multivision
- Biometry Assist - автоматическое измерение основных фотометрических показателей
- модуль автоматического измерения ТВП плода 2D NT
- LumiFlow - объемная визуализация кровотока в допплеровских режимах
- Shadow HDR - улучшение визуализации тканей в областях, затененных ребрами грудной клетки
- держатель для геля с функцией подогрева
- встроенная клавиатура с подсветкой и трекболом
- педаль дистанционного управления
- руководство по эксплуатации на русском языке
Режимы визуализации:
- B (2D) - двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная)
- M - одномерный режим для исследования сердца
- анатомический М-режим (необходим кардиопакет)
- CM - цветной М-режим (необходим кардиопакет)
- CD - цветное допплеровское картирование
- PD - энергетический допплер

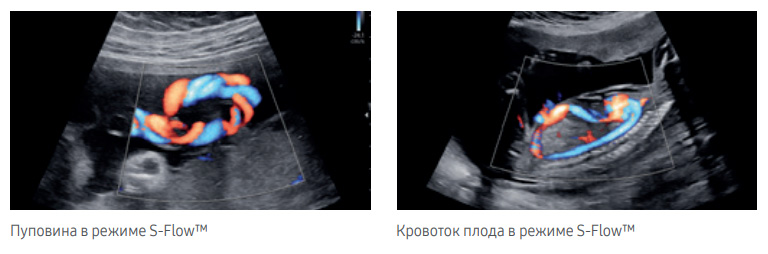

- S-Flow (DPDI) - двунаправленный энергетический допплер
- TDI - тканевый допплер (необходим кардиопакет)

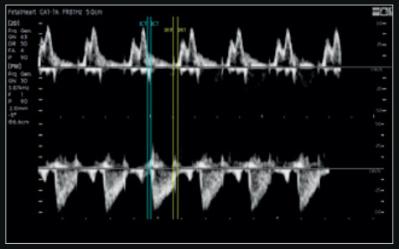

- PW - импульсно-волновой допплер
- HPRF - высокочастотный импульсно-волновой допплер
- CW - постоянно-волновой допплер
- Режимы одновременного отображения на экране 2-х, 4-х и более изображений
- Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD)
- Трапециевидный режим (для линейных датчиков)
- Масштабирование
Опции:

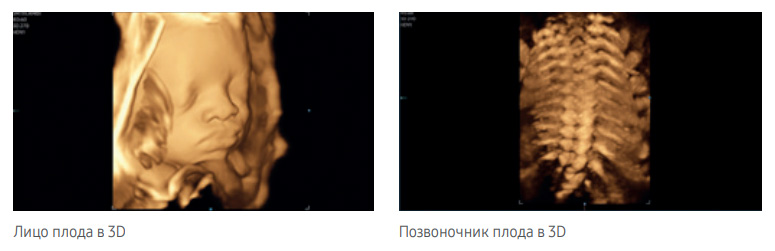

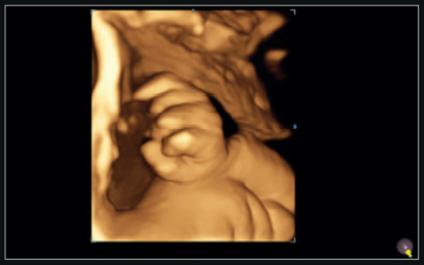

Smart 4D+ - модуль объемного сканирования в реальном времени с широким набором инструментов для обработки и представления объемного изображения (3D + 4D + 3D XI + 3D MXI + New 3D Feature (VSI, SFVI, Smooth cut).

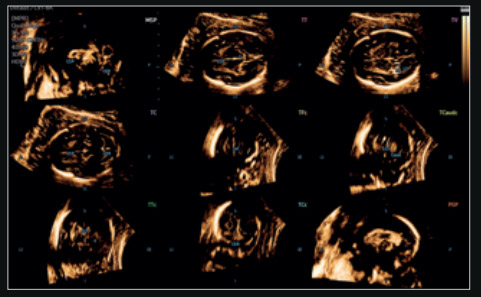

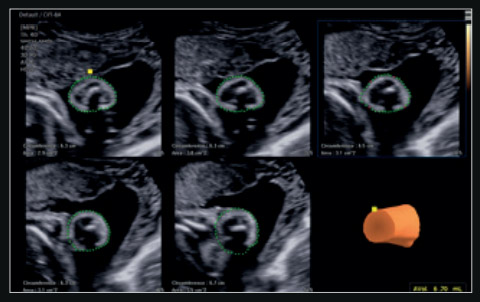

Пакет опций 5D (5D Heart Color, 5D CNS, 5D NT, 5D LB, 5D Follicle, 5D Limb Vol) - выводит наиболее важные проекции структур мозга, сердца плода, а также длинные кости плода при выставлении нескольких маркерных точек.

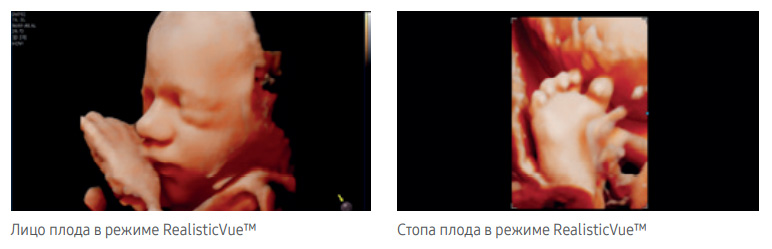

Модуль Realistic Vue - программа реконструкции реалистичного 3D УЗИ - процессинговый алгоритм выводит трехмерную детализированную картинку анатомии плода.

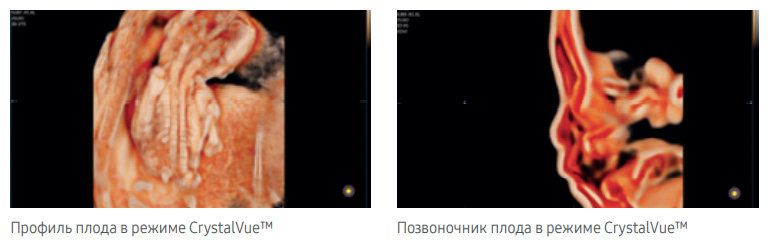

Модуль Crystal Vue и Crystal Vue Flow - программа реконструкции прозрачного 3D УЗИ.
Модуль STIC - объемная динамическая визуализация сердца плода.
MV-Flow - визуализация микроциркуляции в тканях и органах.
Модуль HDVI - повышение четкости изображения границ тканей с разной эхо-плотностью в объемном изображении (диагностика тонких повреждений тканей, дефектов мозга плода, стенок и клапанов сердца плода).
Модуль 2D NT - полуавтоматическое измерение толщины воротникового пространства.
Модуль AutoIMT+ - автоматическое измерение комплекса интима-медиа (Intima Media Thickness).
Модуль Elastoscan+М - компрессионная эластография (технология speckle-tracking).Mодуль E-Breast - программа автоматической количественной оценки жесткости образования молочной железы относительно жировой ткани (необходим модуль Elastoscan).
Mодуль E-Cervix - программа полуавтоматической количественной оценки жесткости шейки матки у беременных женщин (необходим модуль Elastoscan).
Модуль S-Detect for Breast - программа автоматического обнаружения и анализа образований молочной железы у женщин, измерение и классификация по системе BI-RADS.
Модуль S-Detect for Thyroid - программа автоматического обнаружения и анализа образований щитовидной железы, измерение и классификация по системе TI-RADS.
Модуль IOTA-ADNEX – программа УЗ оценки риска опухолей яичников.
Модуль ЭКГ.
Модуль CW - постоянно-волновой допплер.
Модуль ADVR - программа записи исследования на флеш-карту в режиме реального времени.
Система DICOM - возможность сетевой интеграции с PACS-системами.
QuickPrep - быстрый доступ к предварительным настройкам.
MobileSleep – быстрая загрузка системы.
Sonosync – защищенная потоковая передача данных в реальном времени для просмотра УЗИ в отдаленных местах, голосовая связь, мультрипросмотр, обмен статическими изображениями между зарегистрированными пользователями.
Инновационные технологии:
S-Vue - некоторые датчики имеют улучшенный монокристаллический тип пьезоэлементов.

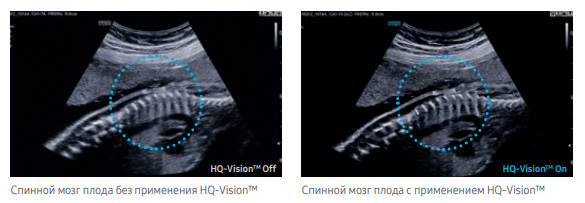

HQ Vision - обеспечивает более четкие изображения.

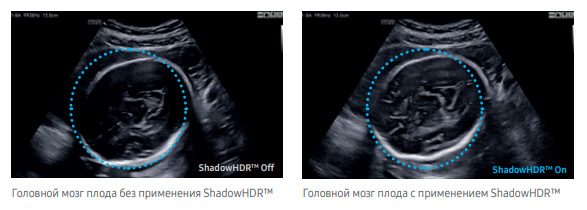

ShadowHDR - ключевая функция, которая проясняет области затенения, что делает ее особенно применимой для использования в областях с выраженным звукоослаблением, таких как голова или позвоночник плода.
ShadowHDR селективно использует высокочастотный и низкочастотный ультразвук для выявления участков с затенением.

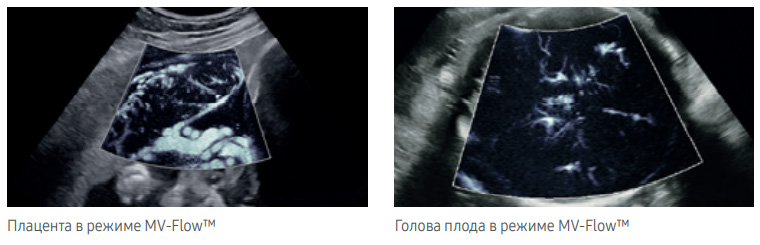

MV-Flow - предлагает новую альтернативу энергетическому доплеру для визуализации медленного потока в микрососудистых структурах.

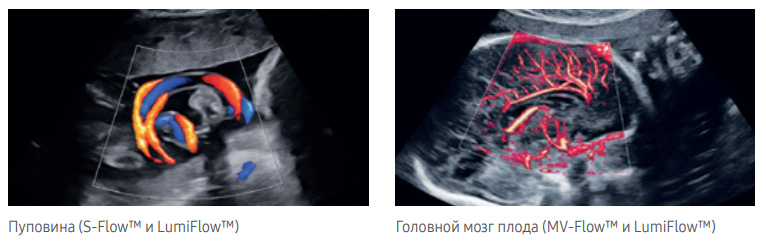

LumiFlow - эстереоскопическая визуализация кровотока, помогающая интуитивно понять структуру кровотока и мелких сосудов.
SonoSync - обеспечивает совместное использование изображений в режиме реального времени, которое врачи и УЗ специалисты могут запускать на компьютерах и смартфонах, чтобы анализировать УЗИ вне зависимости от своего местонахождения. Вместе с тем предусмотрена функция голосового чата.
MultiVue включена для отслеживания нескольких УЗ изображений на одном экране.Датчики для Samsung Medison W10
Конвексные датчики:
CA1-7A работает на частоте от 1 до 7 MHz особенности –используется с контрастными веществами
CA2-9A работает на частоте от 2 до 9 MHz
CA3-10A – работает на частоте от 3 до 10 MHz – есть биопсийная насадка
CF4-9 – микроконвексный датчик, работает на частоте от 4 до 9 MHz
CV1-8A работает на частоте от 1 до 8 MHz
Внутриполостные датчики:
EA2-11AR – работает на частоте от 2 до 11 MHz
VR5-9 - работает на частоте от 5 до 9 MHz
EA2-11B – работает на частоте от 2 до 11 MHz
EV3-10B работает на частоте от 3 до 10 MHz
Линейные датчики:
L3-12A (50мм) – работает на частоте от 3 до 12 MHz
LA2-9A (44мм) – работает на частоте от 2 до 9 MHz
Секторные датчики:
PA3-8B – работает на частоте от 3 до 8 MHz
PA4-12B – работает на частоте от 4 до 12 MHz
PM1-6A – работает на частоте от 1 до 6 MHz
